Шлейфная система адресная: точная локализация аварийного останова конвейера

На протяжённых конвейерных линиях особенно важно не просто остановить привод при аварийной ситуации, но и определить, где именно произошло срабатывание. Шлейфная система адресная решает эту задачу, обеспечивая надежный контроль устройств аварийного выключения, безопасное отключение привода и передачу адреса сработавшего устройства в вышестоящую систему управления.

В состав решения входят:

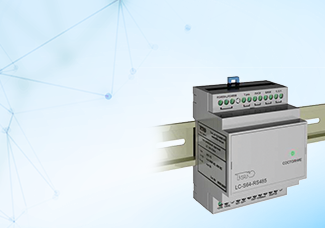

• блок шлейфный адресный (БША);

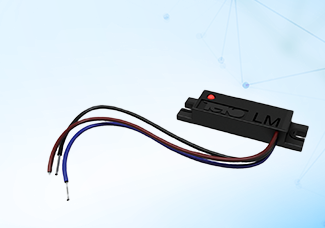

• модули шлейфные адресные (МША).
• Система применяется совместно с устройствами аварийного выключения, работающими по способу останова «0», и поддерживает оборудование с нормально-замкнутыми или принудительно-замкнутыми сухими контактами.

Что получает заказчик

• Точное определение места срабатывания
  При аварийном останове система передаёт адрес конкретного устройства, что позволяет персоналу быстро найти нужный участок конвейера и сократить время на устранения неисправности.
• Безопасное управление приводом
  При открытии любого контакта в шлейфе или при обрыве линии привод автоматически отключается. Данный принцип повышает промышленную безопасность объекта.

Интеграция в АСУ ТП

Информация о сработавшем устройстве передаётся в вышестоящую систему управления по интерфейсу RS-485, протокол MODBUS RTU, что упрощает диспетчеризацию, диагностику и обслуживание.

Контроль протяжённых линий
Один блок БША позволяет контролировать до 64 устройств в одном шлейфе, что делает решение эффективным для длинных конвейерных трасс.

Принцип работы

Блок БША подключается к шлейфу и подаёт рабочее напряжение (+) (-) 24 В DC. В штатном режиме система контролирует состояние всех подключённых устройств аварийного выключения и управляет пусковой аппаратурой привода через релейный выход.

Если происходит срабатывание одного из устройств или повреждение шлейфа, реле обесточивается и цепь управления приводом размыкается. После этого полярность шлейфа изменяется, а адресной модуль МША, связанный со сработавшего устройства передает в шлейф свой адрес, используя проприетарный помехозащищенный протокол. Блок БША декодирует сигнал и отправляет информацию в систему управления.

Таким образом, производится аварийное выключение оборудования, а оператор получает адрес сработавшего устройства.

Гибкость применения

Модули МША могут поставляться:

• отдельно;
• в составе устройств аварийного выключения АТВ и ДКСЛ.

Модели АТВ-0258 и ДКСЛ-0258 конструктивно подготовлены для размещения адресного модуля внутри устройства, что упрощает монтаж и делает систему ещё удобнее для внедрения.

Ключевые преимущества решения

• определение адреса сработавшего устройства;
• безопасное отключение привода при аварии или обрыве шлейфа;
• снижение времени поиска неисправности;
• контроль до 64 точек в одном шлейфе;
• передача данных по RS-485, протокол MODBUS RTU;
• удобная интеграция в существующую систему управления конвейером.
